วิธีการคำนวณแรงบิดของวาล์วประตูทางทะเล?

การคำนวณแรงบิดของวาล์วประตูทางทะเลเป็นสิ่งสำคัญในอุตสาหกรรมการเดินเรือโดยเฉพาะอย่างยิ่งสำหรับผู้ที่เกี่ยวข้องในการออกแบบการติดตั้งและการบำรุงรักษาระบบทางทะเล ในฐานะซัพพลายเออร์วาล์วประตูทางทะเลที่เชื่อถือได้เราเข้าใจถึงความสำคัญของการคำนวณแรงบิดที่แม่นยำเพื่อให้แน่ใจว่าการทำงานและความปลอดภัยของอุปกรณ์ทางทะเลที่เหมาะสม ในบล็อกนี้เราจะเจาะลึกกระบวนการคำนวณแรงบิดของวาล์วประตูทางทะเลเพื่อให้คุณมีคู่มือที่ครอบคลุมเพื่อช่วยให้คุณตัดสินใจอย่างชาญฉลาด

ทำความเข้าใจพื้นฐานของแรงบิดในวาล์วประตูทางทะเล

แรงบิดในบริบทของวาล์วประตูทางทะเลหมายถึงแรงหมุนที่จำเป็นในการเปิดหรือปิดวาล์ว มันถูกวัดในหน่วยเช่นนิวตัน - เมตร (n · m) หรือเท้า - ปอนด์ (ft - lb) ค่าแรงบิดเป็นสิ่งจำเป็นเนื่องจากกำหนดขนาดและประเภทของแอคทูเอเตอร์ที่จำเป็นในการใช้งานวาล์วอย่างมีประสิทธิภาพ หากแรงบิดต่ำเกินไปแอคทูเอเตอร์อาจไม่สามารถเปิดหรือปิดวาล์วได้ซึ่งนำไปสู่ความล้มเหลวในการดำเนินงาน ในทางกลับกันการประเมินแรงบิดมากเกินไปอาจส่งผลให้เกิดแอคทูเอเตอร์ขนาดใหญ่และมีราคาแพงกว่า

ปัจจัยที่มีผลต่อแรงบิดของวาล์วประตูทางทะเล

มีหลายปัจจัยที่มีอิทธิพลต่อแรงบิดที่จำเป็นในการใช้วาล์วประตูทางทะเล การทำความเข้าใจกับปัจจัยเหล่านี้เป็นขั้นตอนแรกในการคำนวณแรงบิดอย่างแม่นยำ

1. ขนาดวาล์ว

ขนาดของวาล์วซึ่งโดยทั่วไปจะวัดโดยเส้นผ่านศูนย์กลางเจาะเล็กน้อยมีผลกระทบอย่างมีนัยสำคัญต่อแรงบิด โดยทั่วไปวาล์วขนาดใหญ่ต้องการแรงบิดมากขึ้นในการทำงานเนื่องจากมีพื้นที่ผิวที่มากขึ้นเมื่อสัมผัสกับของเหลวและเส้นผ่านศูนย์กลางลำต้นที่ใหญ่ขึ้น เมื่อเส้นผ่านศูนย์กลางของวาล์วเพิ่มขึ้นแรงเสียดทานระหว่างส่วนประกอบวาล์วและของเหลวก็เพิ่มขึ้นเช่นกันทำให้เกิดแรงมากขึ้นในการหมุนลำต้น

2. ความแตกต่างของแรงดัน

ความแตกต่างของความดันข้ามวาล์วเป็นอีกปัจจัยสำคัญ เมื่อมีความแตกต่างอย่างมีนัยสำคัญในความดันระหว่างด้านต้นน้ำและปลายน้ำของวาล์วจำเป็นต้องมีแรงบิดมากขึ้นเพื่อเอาชนะแรงที่กระทำโดยของเหลวบนแผ่นดิสก์วาล์ว ตัวอย่างเช่นในระบบแรงดันสูงของเหลวสามารถผลักดันดิสก์วาล์วด้วยแรงที่สำคัญทำให้ยากต่อการเปิดหรือปิดวาล์ว

3. แรงเสียดทาน

แรงเสียดทานเกิดขึ้นที่จุดต่าง ๆ ภายในวาล์วรวมถึงอินเทอร์เฟซต้นกำเนิด - บรรจุภัณฑ์อินเทอร์เฟซที่นั่ง - ดิสก์และพื้นผิวแบริ่ง ประเภทของวัสดุที่ใช้สำหรับส่วนประกอบวาล์วผิวผิวและสภาพการหล่อลื่นล้วนส่งผลกระทบต่อแรงเสียดทาน ตัวอย่างเช่นหากการบรรจุวาล์วแน่นเกินไปมันสามารถเพิ่มแรงเสียดทานบนลำต้นได้

4. อุณหภูมิ

อุณหภูมิยังสามารถมีผลต่อแรงบิดของวาล์วประตูทางทะเล อุณหภูมิที่สูงอาจทำให้วัสดุขยายหรือหดตัวซึ่งอาจเปลี่ยนการฝึกปรือระหว่างส่วนประกอบวาล์ว ในสภาพแวดล้อมที่สูง - อุณหภูมิวัสดุอาจขยายตัวเพิ่มแรงเสียดทานและความต้องการแรงบิด ในทางกลับกันในอุณหภูมิที่เย็นวัสดุอาจหดตัวอาจส่งผลกระทบต่อประสิทธิภาพการปิดผนึกและความสะดวกในการใช้งาน

การคำนวณแรงบิด

มีหลายวิธีในการคำนวณแรงบิดของวาล์วประตูทางทะเล วิธีการทั่วไปอย่างหนึ่งคือการใช้สูตรเชิงประจักษ์ซึ่งขึ้นอยู่กับข้อมูลการทดลองและประสบการณ์ในอุตสาหกรรม

ต่อไปนี้เป็นสูตรที่ง่ายสำหรับการคำนวณแรงบิดโดยประมาณที่จำเป็นในการเปิดวาล์วเกต:

[t = k \ times d^2 \ times \ delta p]

ที่ไหน:

• (t) คือแรงบิด (ใน n · m หรือ ft - lb)
• (k) เป็นค่าคงที่ที่ขึ้นอยู่กับการออกแบบวาล์ววัสดุและสภาพการทำงาน ค่าทั่วไปของ (k) ช่วงตั้งแต่ 0.001 ถึง 0.01 สำหรับวาล์วเกตประเภทต่าง ๆ
• (d) เป็นเส้นผ่านศูนย์กลางเจาะเล็กน้อยของวาล์ว (เป็นเมตรหรือนิ้ว)
• (\ delta p) เป็นความแตกต่างของความดันข้ามวาล์ว (ในปาสคอลหรือ psi)

อย่างไรก็ตามสูตรนี้ให้การประเมินคร่าวๆเท่านั้น สำหรับการคำนวณที่แม่นยำยิ่งขึ้นโดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่สำคัญขอแนะนำให้ปรึกษาผู้ผลิตวาล์วหรือใช้ซอฟต์แวร์วิศวกรรมขั้นสูง

ผู้ผลิตบางรายให้ตารางแรงบิดตามขนาดวาล์วที่แตกต่างกันและการจัดอันดับความดัน ตารางเหล่านี้รวบรวมผ่านการทดสอบอย่างกว้างขวางและอาจเป็นแหล่งข้อมูลที่เชื่อถือได้ เมื่อใช้ตารางแรงบิดคุณต้องรู้ขนาดวาล์วความแตกต่างของแรงดันและเงื่อนไขการทำงานที่เฉพาะเจาะจงเพื่อค้นหาค่าแรงบิดที่เหมาะสม

ความสำคัญของการคำนวณแรงบิดที่แม่นยำ

การคำนวณแรงบิดที่ถูกต้องมีความสำคัญด้วยเหตุผลหลายประการในอุตสาหกรรมทางทะเล

1. ความปลอดภัย

ในการใช้งานทางทะเลวาล์วมักใช้เพื่อควบคุมการไหลของของเหลวอันตรายเช่นเชื้อเพลิงน้ำมันหล่อลื่นและน้ำทะเล หากการคำนวณแรงบิดผิดและวาล์วไม่สามารถเปิดหรือปิดได้อย่างเหมาะสมก็สามารถนำไปสู่การรั่วไหลซึ่งอาจมีความเสี่ยงด้านความปลอดภัยที่สำคัญ ตัวอย่างเช่นการรั่วไหลของเชื้อเพลิงอาจส่งผลให้เกิดไฟไหม้หรือระเบิดทำให้ชีวิตของลูกเรือและความสมบูรณ์ของเรือ

2. ประสิทธิภาพ

การคำนวณแรงบิดที่เหมาะสมทำให้มั่นใจได้ว่าวาล์วสามารถทำงานได้อย่างราบรื่นและมีประสิทธิภาพ แอคชูเอเตอร์ขนาดที่เหมาะสมสามารถเปิดและปิดวาล์วในเวลาที่เหมาะสมลดการใช้พลังงานและลดการสึกหรอส่วนประกอบของวาล์ว ในทางกลับกันสิ่งนี้สามารถยืดอายุการใช้งานของวาล์วและลดค่าใช้จ่ายในการบำรุงรักษา

3. ประสิทธิภาพของระบบ

ประสิทธิภาพของระบบทางทะเลทั้งหมดขึ้นอยู่กับการทำงานที่เหมาะสมของวาล์ว หากวาล์วทำงานไม่ถูกต้องเนื่องจากการคำนวณแรงบิดที่ไม่ถูกต้องอาจส่งผลกระทบต่ออัตราการไหลความดันและเสถียรภาพโดยรวมของระบบ ตัวอย่างเช่นในระบบระบายความร้อนการทำงานของวาล์วที่ไม่เหมาะสมสามารถนำไปสู่การระบายความร้อนไม่เพียงพอทำให้อุปกรณ์ร้อนเกินไปและความเสียหายที่อาจเกิดขึ้น

เป็นซัพพลายเออร์วาล์วประตูทางทะเล

เป็นผู้นำวาล์วประตูทางทะเลซัพพลายเออร์เรามุ่งมั่นที่จะให้บริการวาล์วคุณภาพสูงและข้อมูลทางเทคนิคที่แม่นยำ วาล์วของเราได้รับการออกแบบและผลิตเพื่อให้เป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวดที่สุดเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในแอพพลิเคชั่นทางทะเลต่างๆ

เรานำเสนอขนาดวาล์วที่หลากหลายและการจัดอันดับความดันเพื่อให้เหมาะกับข้อกำหนดที่แตกต่างกัน ทีมงานด้านเทคนิคที่มีประสบการณ์ของเราสามารถช่วยคุณในการคำนวณแรงบิดสำหรับแอปพลิเคชันเฉพาะของคุณโดยคำนึงถึงปัจจัยที่เกี่ยวข้องทั้งหมดเช่นขนาดวาล์วความแตกต่างของแรงดันและเงื่อนไขการทำงาน

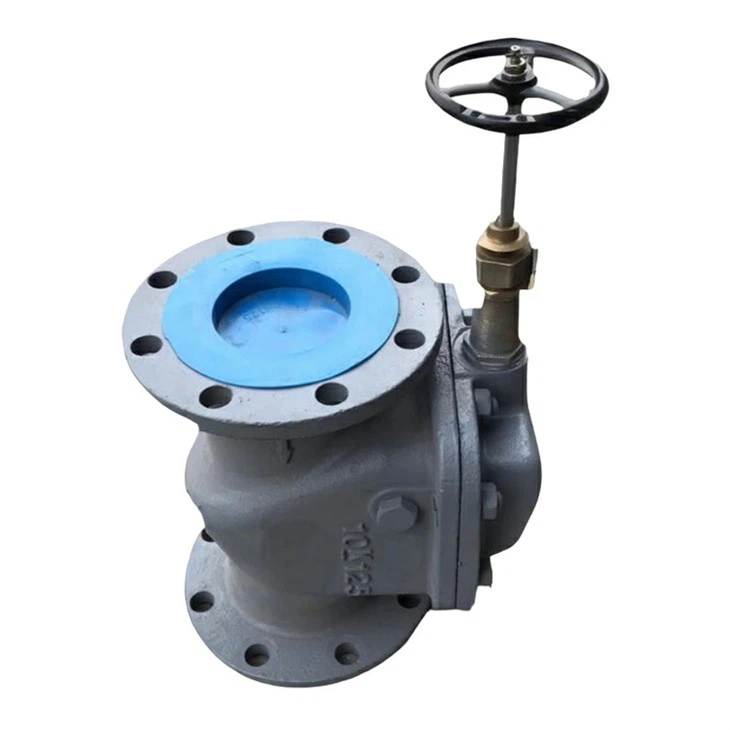

นอกจากวาล์วประตูทางทะเลแล้วเรายังจัดหาวาล์วทางทะเลประเภทอื่น ๆ รวมถึงวาล์วพายุทะเลและวาล์วผีเสื้อทางทะเล- วาล์วเหล่านี้เป็นองค์ประกอบที่สำคัญในระบบทางทะเลและเรามั่นใจว่าพวกเขามีคุณภาพและประสิทธิภาพสูงสุด

ติดต่อเราสำหรับความต้องการวาล์วทางทะเลของคุณ

หากคุณอยู่ในตลาดสำหรับวาล์วทางทะเลหรือต้องการความช่วยเหลือในการคำนวณแรงบิดเราขอแนะนำให้คุณติดต่อเรา ทีมขายที่มีความรู้ของเราพร้อมที่จะตอบคำถามของคุณให้ข้อมูลผลิตภัณฑ์โดยละเอียดและช่วยคุณเลือกวาล์วที่เหมาะสมสำหรับแอปพลิเคชันของคุณ เราเชื่อว่าการทำงานร่วมกันเราสามารถมั่นใจได้ว่าการทำงานที่ปลอดภัยและมีประสิทธิภาพของระบบทางทะเลของคุณ

การอ้างอิง

• ASME B16.34 - 2017 วาล์ว - หน้าแปลนเกลียวและปลายเชื่อม
• API 600 - 2015, วาล์วประตูเหล็ก - หน้าแปลนและก้น - ปลายเชื่อม, ฝากระโปรงสลักเกลียว
• คู่มือวาล์วแก้ไขโดย EF Obert
